总线型运动控制器

产品名称:DL-303e

规格:8轴EtherCAT总线运动控制器

DL-303e高性能多轴运动控制器是一款兼容EtherCAT总线和脉冲型的独立式运动控制器,控制器最多支持12轴的复杂连续轨迹控制需求。

DL-3系列高性能多轴运动控制器可用于机器人(SCARA、Delta、6 关节)、电子半导体设备(检测类设备、组装类设备、锁附类设备、焊锡机)、点胶设备、非标设备、印刷包装设备、纺织服装设备、舞台娱乐设备、医疗设备、流水线等应用场合。

产品特点

最多12轴运动控制。

脉冲输出模式:脉冲/方向或双脉冲。

EtherCAT最快500us的刷新周期。

支持编码器位置测量,可以配置为手轮输入模式。

每轴最大输出脉冲频率10MHz。

支持EtherCAT扩展 IO,最多可扩展到4096个隔离输入口和4096个隔离输出口。

轴正负限位信号口/原点信号口可以随意配置为任何输入口。

通用数字输出口最大输出电流可达500mA,可直接驱动部分电磁阀。

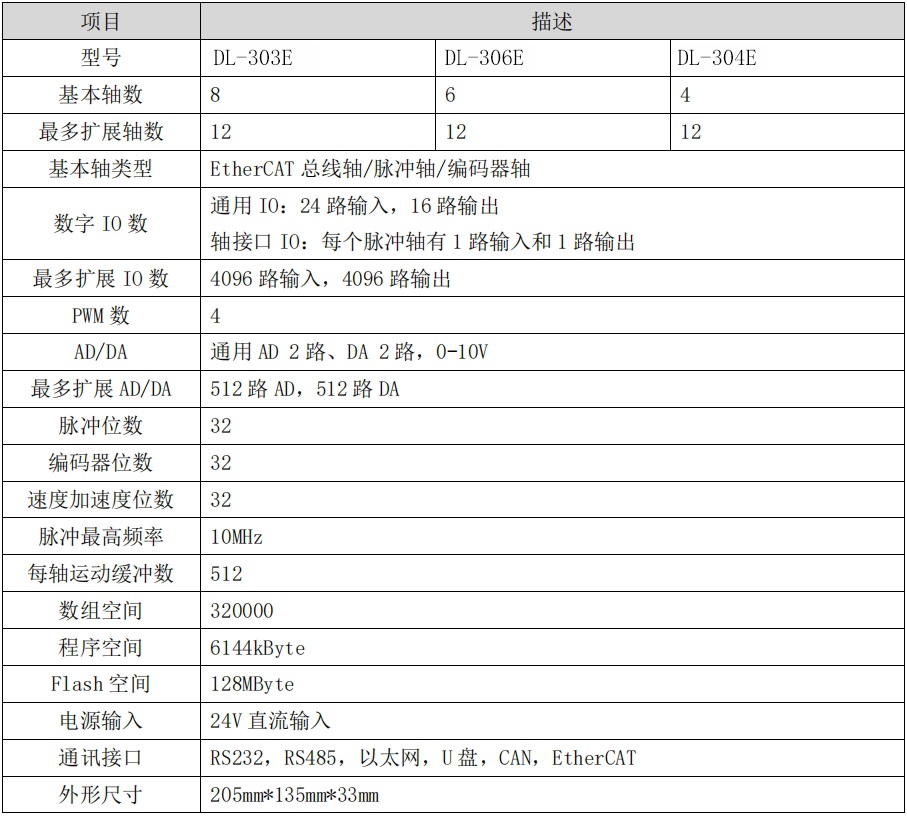

产品参数

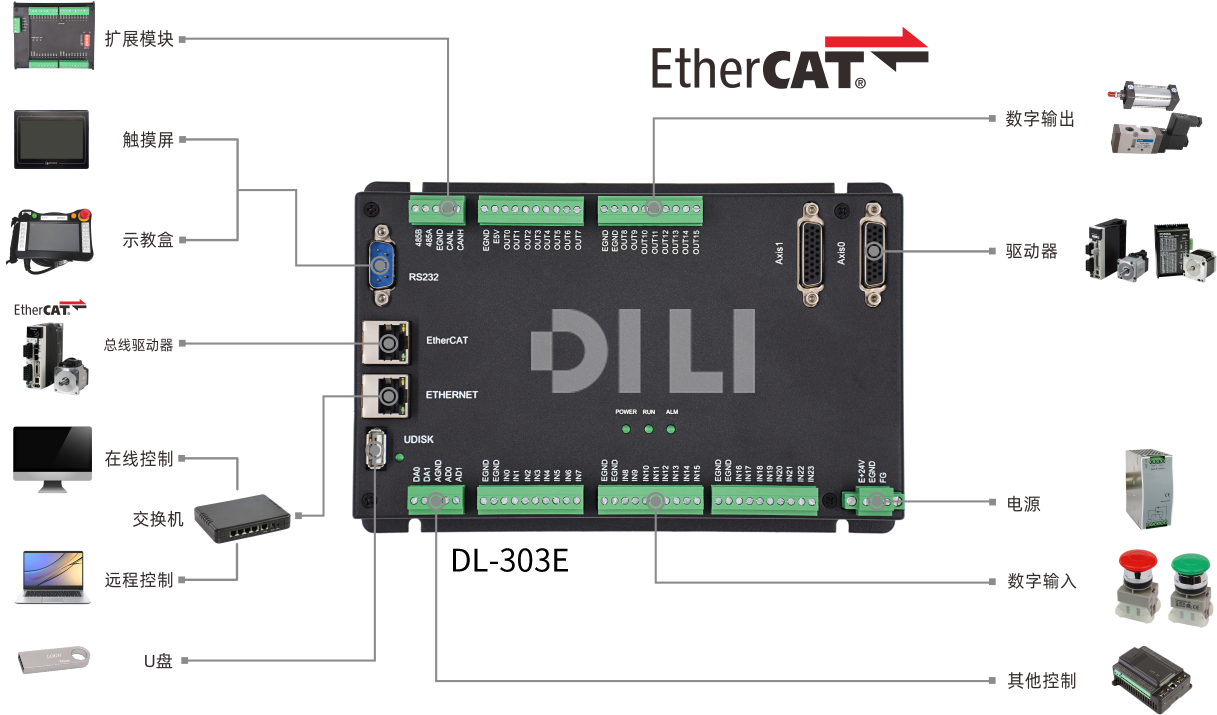

系统架构
